手工制作、手办原型开发以及小批量产品生产中，硅胶复模（Silicone Molding）是一项核心技能。然而，许多新手在操作过程中常遇到模具表面发粘、气泡密集、翻模细节丢失甚至模具开裂等问题。结合前文提到的液体硅胶与固化剂体系，鑫晶创为您梳理了一套从材料选择到后期维护的实操避坑指南，助您提升成品率，当然如果您觉得麻烦可以直接找我们做，对于硅胶复模我们是专业的。
很多朋友认为硅胶只是“倒进去凝固”那么简单，却忽略了型号选择对成品的影响。
1. 硬度选择的误区
硅胶部分常规硬度范围是15-35度（Shore A）。最容易犯的错误是“盲目追求软”或“盲目追求硬”。
避坑建议：如果您复刻的产品有深凹槽或倒扣结构，请务必选择15-20度的软硅胶，否则脱模时极易撕裂模具；如果是制作平整的板材或简单的公仔外壳，25-30度更为合适，支撑性更好，灌注树脂时不易变形。不要试图用一种硬度通吃所有产品。
2. 颜色与透明度的迷惑性
常规硅胶颜色有112白色、118蓝色、222半透明等型号。
避坑建议：半透明硅胶（222）虽然看起来高级，适合观察内部气泡，但它对杂质非常敏感，且固化后若产生气泡很难通过颜色对比发现。建议首选白色或蓝色（如112或118），因为有色硅胶在抽真空时，气泡破裂的痕迹更容易被肉眼捕捉，能有效降低废品率。
二、配比与搅拌：精准是成功的基石
硅胶复模属于化学反应过程，比例的毫厘之差都会导致灾难性后果。
1. 固化剂称量不准
避坑现象：模具几天都不干，或者几分钟就硬化导致来不及操作。
避坑建议：必须使用电子秤精确称量固化剂。通常液体硅胶与固化剂的比例严格遵循厂家说明（常见为100:2或100:3）。切勿凭感觉“大概倒一点”，尤其是在气温变化时，应适当微调（天冷多加一点，天热少加一点），但幅度不能超过0.5%。

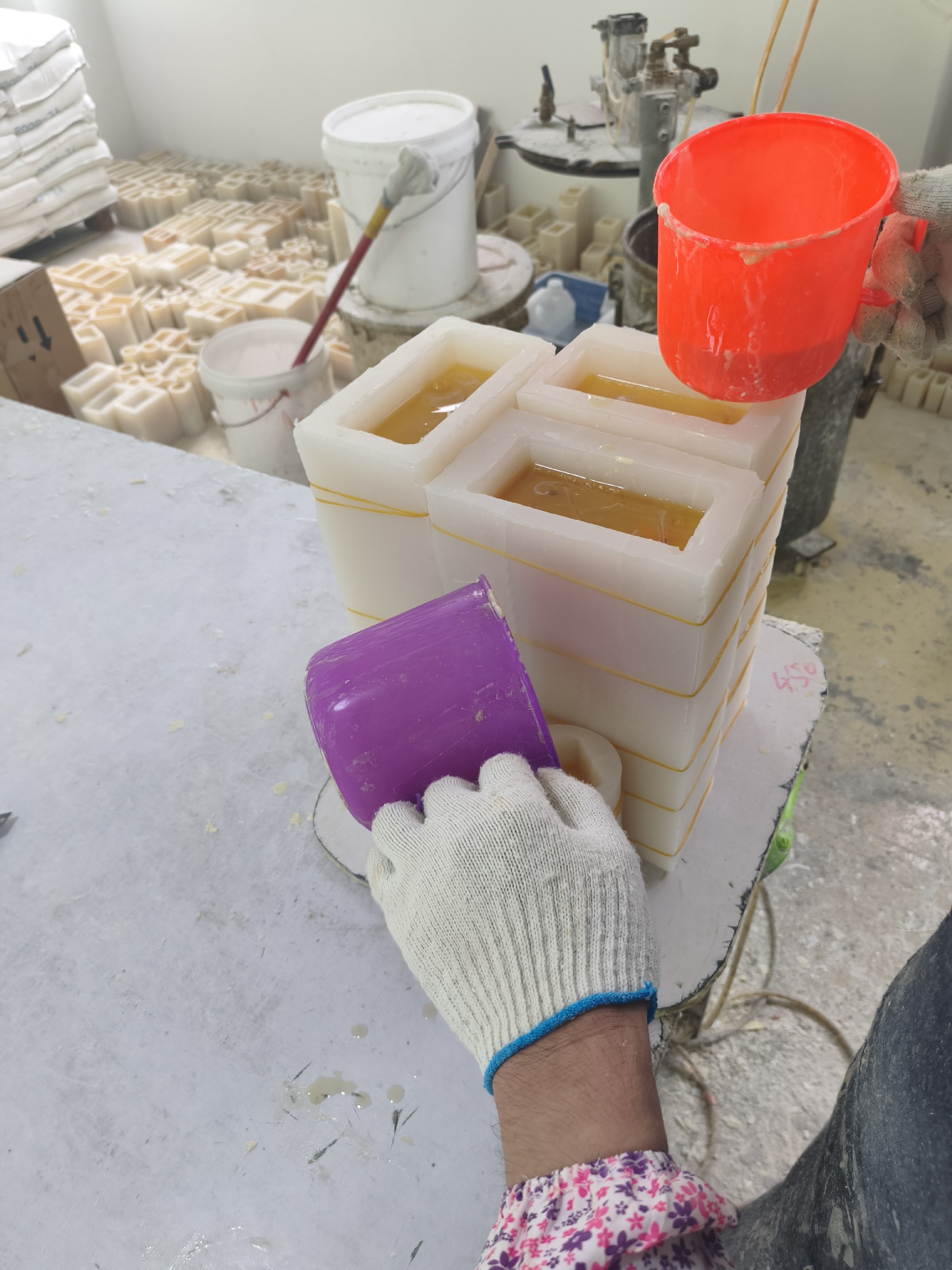

2. 搅拌引入气泡
避坑现象：模具表面全是针孔状小气泡。
避坑建议：搅拌时要沿容器壁顺时针画圈，尽量把底部的胶刮起来搅拌，确保混合均匀。更重要的是，搅拌动作要慢，避免像打蛋器一样快速搅打引入大量空气。如果条件允许，搅拌后务必进行真空脱泡处理，这是获得完美镜面的关键。
三、操作与环境：细节决定成败

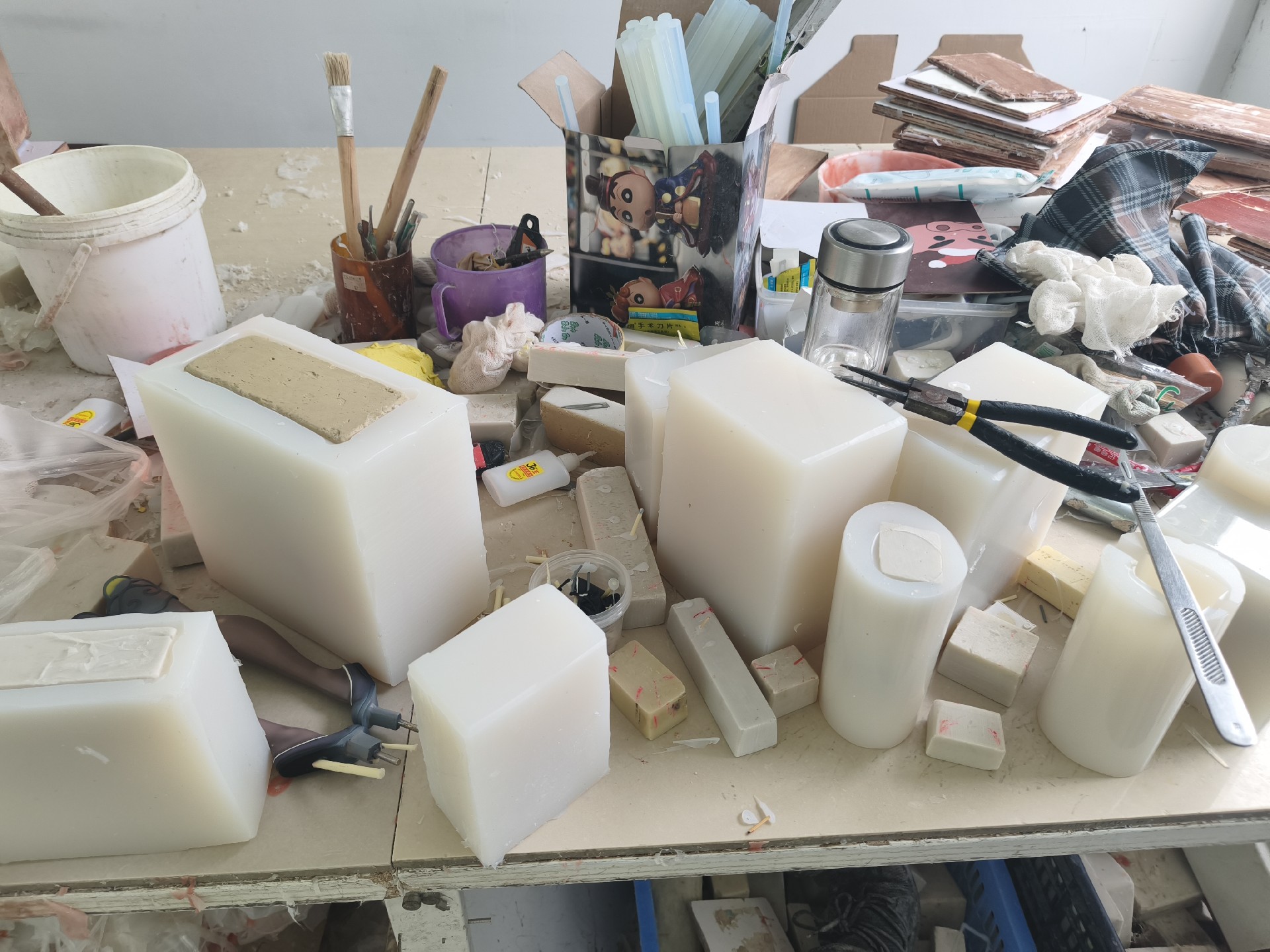

1. 忽视原型的处理
避坑现象：硅胶粘在原型上取不下来，或者原型细节被破坏。
避坑建议：在倒模前，必须对原型进行彻底的清洁和脱模处理。如果是石膏或3D打印件，表面可能有微孔，建议喷涂一层脱模剂或凡士林。对于复杂结构，合理设计分模线和使用定位桩（母种）是防止模具错位的核心技巧。
2. 环境温湿度的影响
避坑现象：硅胶表面发粘不固化，或者出现白雾。
避坑建议：硅胶对湿气敏感。尽量避免在雨天或高湿度环境下操作。如果必须在潮湿环境工作，可以考虑使用抗湿性更好的铂金硅胶，或者在空调房内进行。此外，固化剂中的某些成分（如锡催化剂）容易中毒，接触过含氮、磷、硫的物质（如某些粘土、橡胶手套）可能导致硅胶不固化，操作时请佩戴丁腈手套。
四、后期维护：延长模具寿命
硅胶模具并非一次性耗材，正确的保养可以重复使用数十次甚至上百次。
避坑建议：使用完毕后，用清水或中性清洁剂清洗模具，严禁使用强酸强碱溶剂。存放时应放置在阴凉干燥处，避免阳光直射和重压，最好在模具内填充泡沫或棉花以保持形状，防止变形。
本文关键词：#复模避坑, #气泡处理, #手工手办, #瑕疵修复, #经验分享
