鑫晶创完整讲解工业硅胶复模（真空复模）全套工艺流程，从母模预处理、硅胶模具浇筑、开模修模到PU树脂真空浇注、成品后处理分步拆解，包含缩合型/加成型硅胶选型、模具使用寿命、手办工艺品翻模实操避坑要点。

一、什么是硅胶复模工艺

     硅胶复模又称真空复模、硅胶翻模、真空注型，是小批量快速复制产品的主流工艺，介于3D打印单件打样与大型钢模注塑量产之间。 工艺原理：以3D打印/CNC加工原型作为母模，浇筑液态硅橡胶制作柔性模具，再在真空环境下灌注PU聚氨酯树脂，复刻出与原型1:1还原的成品零件。 高频适用场景：二次元手办、GK雕像、树脂工艺品、小家电外壳、文创摆件、医疗小配件；单次量产50–300件性价比最高。

二、标准硅胶复模完整工艺流程

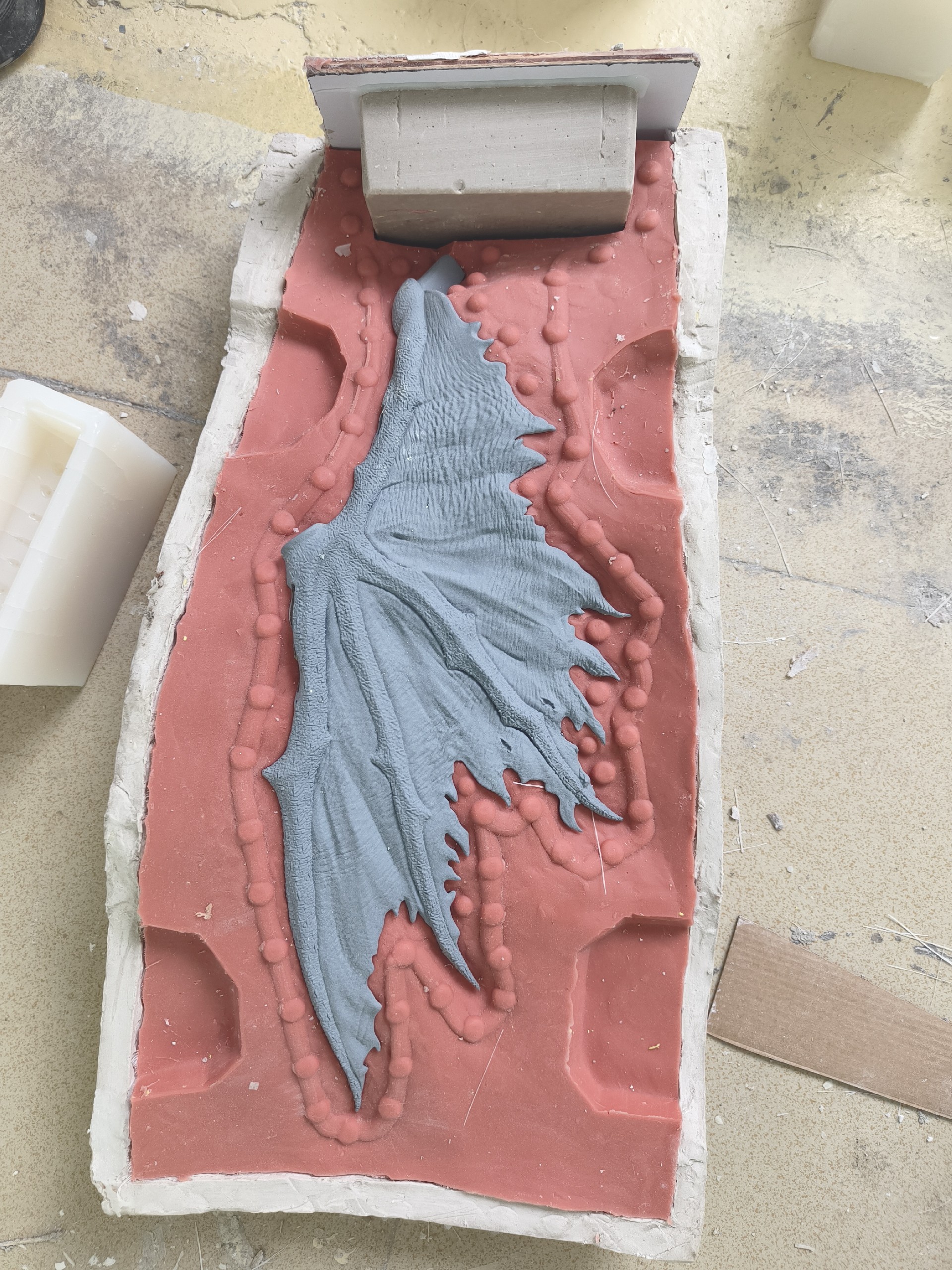

      整套工艺分为四大阶段：母模预处理→硅胶模具制作→真空浇注复制产品→成品后处理，共10道标准化工序，工厂车间通用流程如下： 阶段1：母模原型预处理（决定成品细节精度） 1. 原型修整修复    母模来源：SLA光固化3D打印件、CNC手板、实物样品、手工雕刻模型。    操作：400–1000目砂纸逐级打磨，填补气孔、划痕、缩坑；发丝、浮雕、精细刻线精细修补，保证原型无缺陷。FDM打印件层纹明显，不适合高精度手办复模。 2. 分模结构规划    划分分模线，避开外观精细纹路；设计浇注口、0.1–0.2mm深度排气槽，防止浇注产生气泡；深倒扣、镂空件做分片模结构。 3. 搭建模框固定原型**    使用木板/亚克力制作模框，四周预留2–3cm硅胶包裹余量；黏土固定原型，水平摆放，制作锯齿定位锁扣，保证两半模具精准对位。 4. 原型喷涂脱模剂    均匀薄喷专用脱模剂，完全风干，杜绝液态硅胶粘连原型，损伤母模纹路。 阶段2：硅胶模具浇筑制作（核心工序，决定模具使用寿命） 1. 硅胶称重配比、搅拌脱泡    按硅胶型号严格配比A/B组分，匀速搅拌3–5分钟至无分层、无丝纹；混合料放入真空机-0.1MPa负压脱泡3–5分钟，消除搅拌气泡。    材料区分：缩合型硅胶（性价比，10–30模次）；铂金加成型硅胶（高抗撕，30–100模次，批量手办首选）。 2. 分层淋灌硅胶+玻纤布增强    第一层薄淋硅胶，充分浸润原型发丝、凹凸细节，无死角；大件、高度＞15cm雕像每3–4mm硅胶铺设一层玻纤纱布，提升抗撕裂、延长模具使用次数；全部灌满模框后二次真空脱泡2分钟。 3. 恒温固化硅胶模具    - 普通缩合型硅胶：常温固化6–12h；40℃烤箱加速固化2–3h    - 铂金加成型硅胶：40–60℃恒温固化1.5–4h    判断标准：硅胶完全无粘手，按压无凹陷形变方可开模。 4. 涂刷隔离剂制作另一半模具    下半模固化后，刮平表层，均匀涂抹凡士林/专用隔离剂，防止上下两半硅胶粘连；重复配胶、脱泡、浇筑流程，完成上半模浇筑固化。

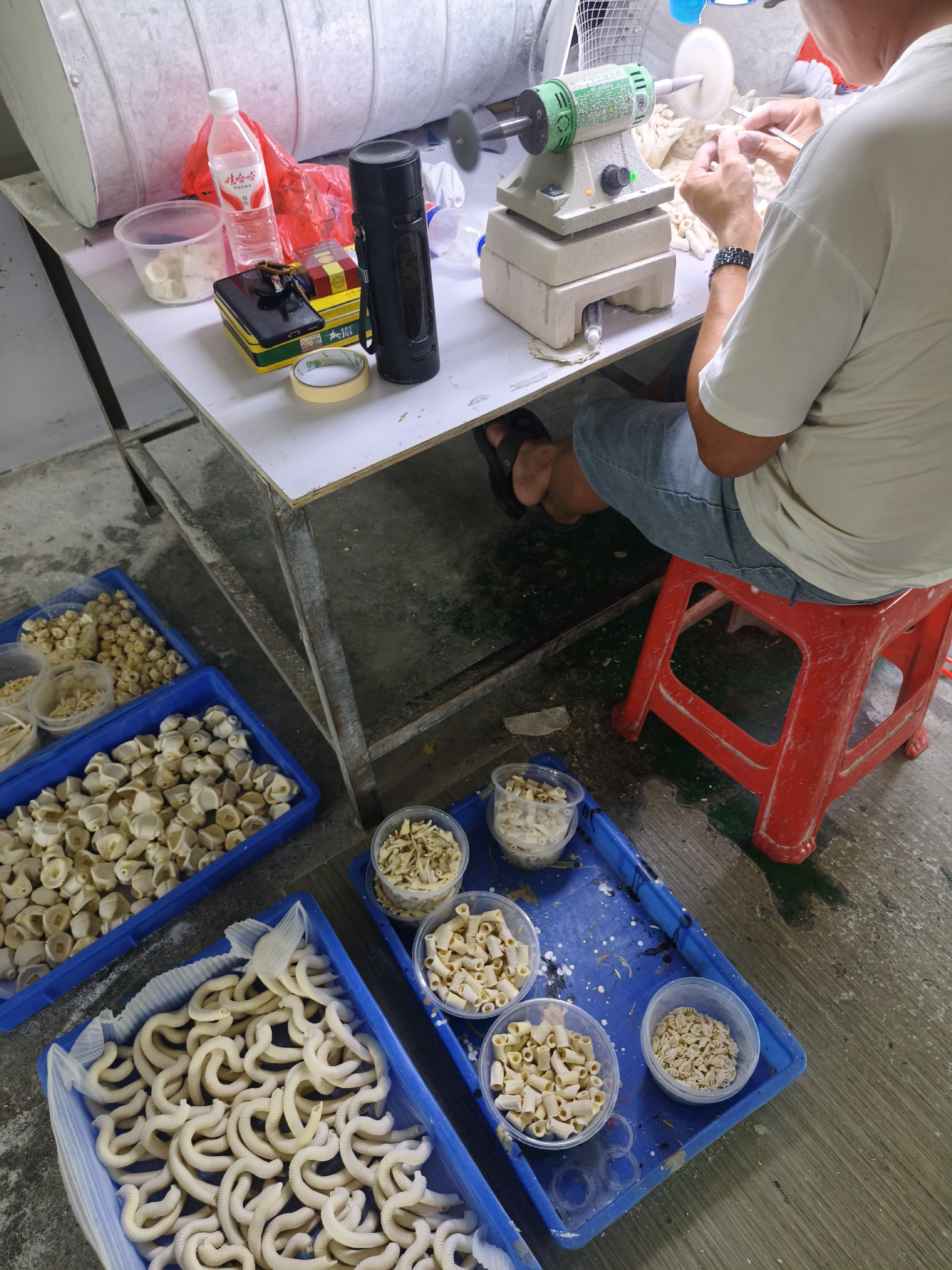

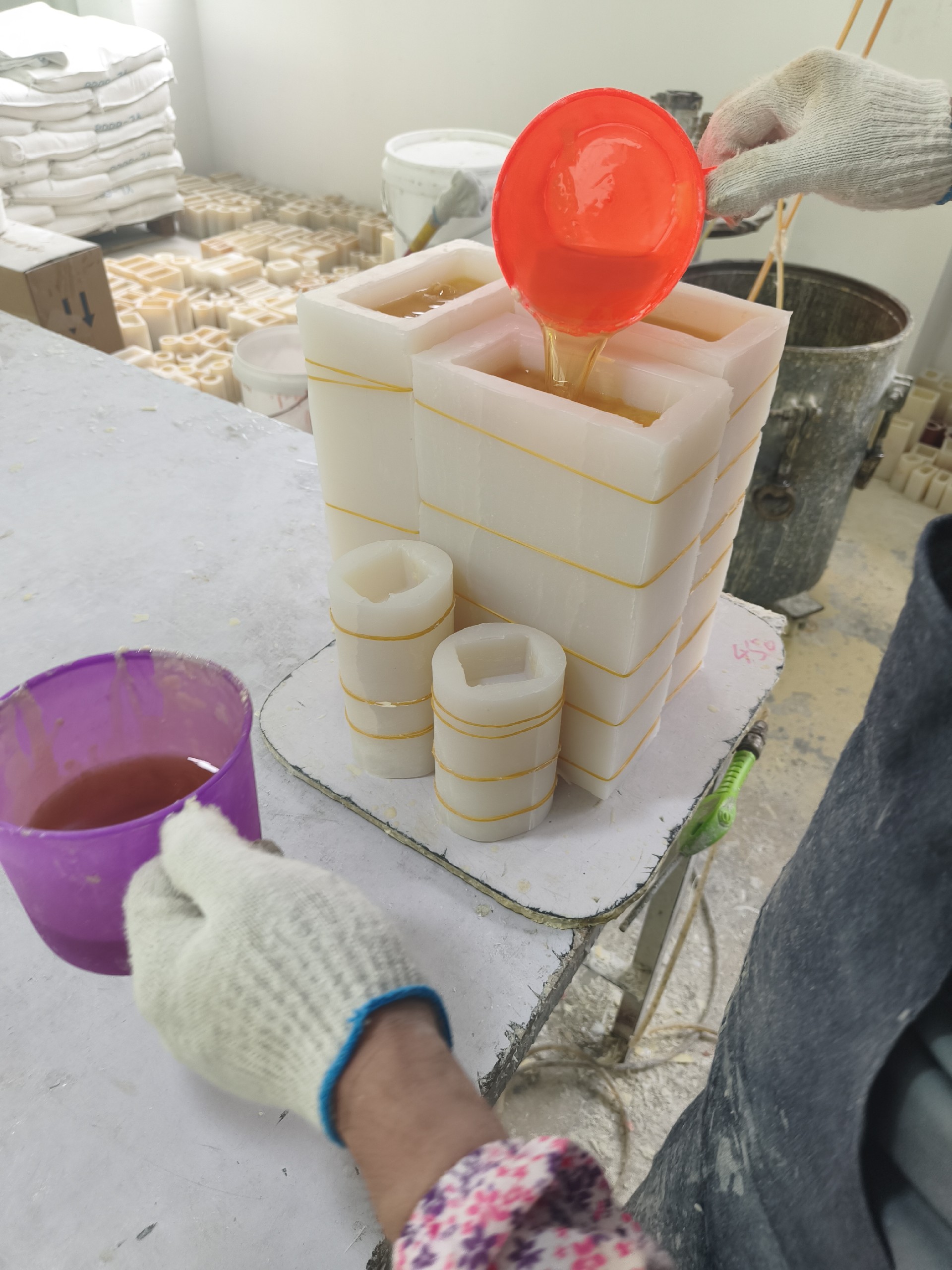

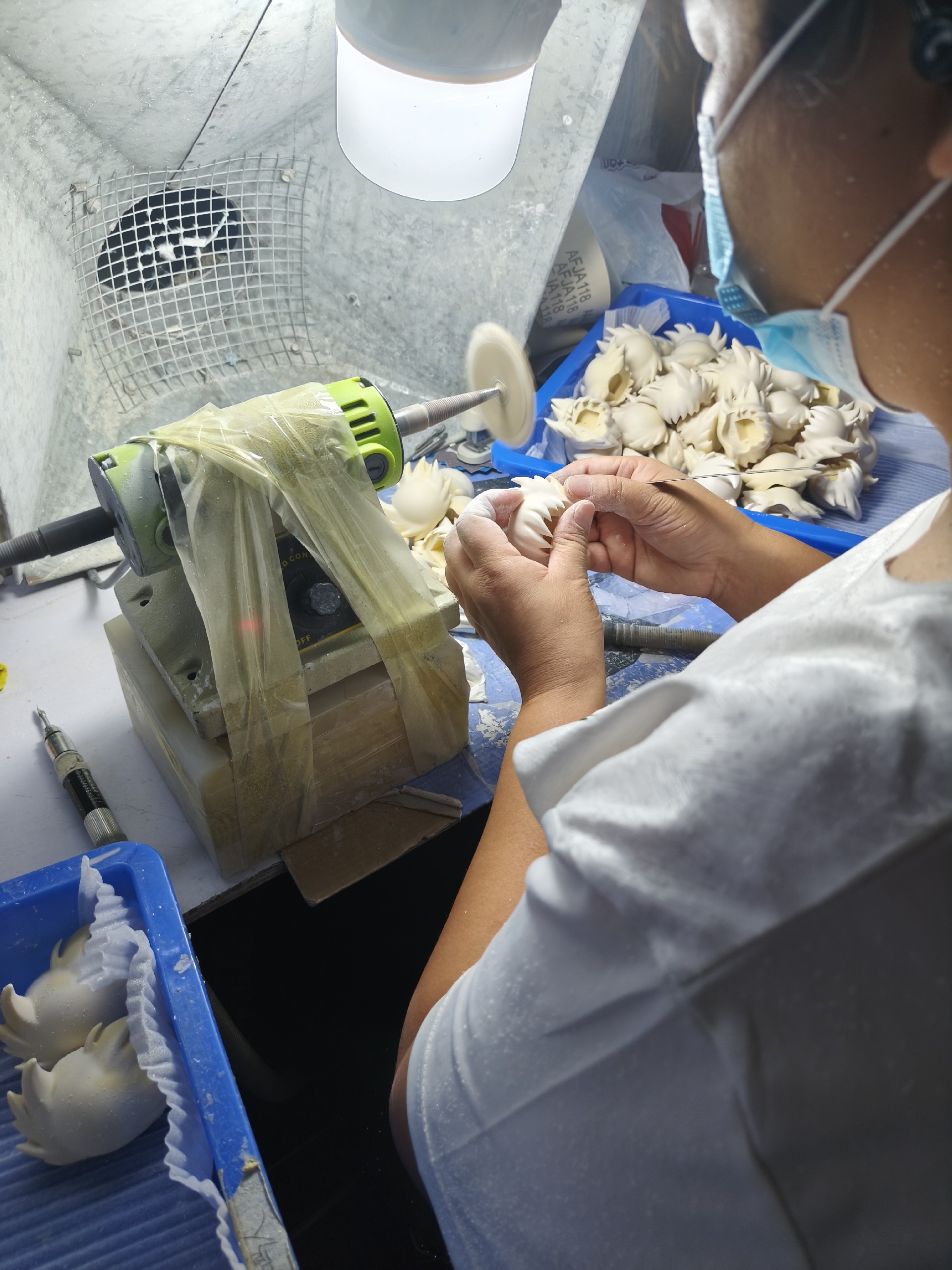

阶段3：开模修模+外模加固 1. 沿分模线切开硅胶、取出母模    手术刀沿预设锯齿分模线缓慢切割，避开精细外观纹路；轻柔掰开两半硅胶模，完整取出原型母模。 2. 型腔清理修补    清理内部硅胶碎屑、气泡孔洞，修补微小破损，疏通堵塞的浇口与排气槽。 3. 石膏外模加固（批量生产必备）    模具外部浇筑石膏支撑框，锁紧固定，避免合模浇注时硅胶膨胀，减少产品飞边，稳定尺寸精度。 阶段4：真空浇注PU树脂循环生产 1. 模具预处理    清理型腔粉尘，薄喷模具专用脱模剂，充分晾干；两半模具对位锁紧石膏外框。 2. PU树脂混合真空脱泡    PU树脂A/B按重量配比搅拌均匀，放入真空机脱泡，消除树脂内部气泡，保障成品无针孔。 3. 真空机负压浇注成型    合模放入真空浇注设备，负压环境下缓慢注入树脂，依靠真空填满模具所有细微纹路，静置固化。 4. 树脂固化脱模    常温静置30min–2h，厚件放入烤箱二次固化；拆开外框，缓慢掰开硅胶模具，取出树脂半成品。 阶段5：成品后处理工序 1. 修剪浇口、流道、分模线飞边毛刺； 2. 砂纸打磨瑕疵、抛光处理； 3. 组装、上色、水贴，得到完整手办/树脂成品； 4. 硅胶模具清洁后可重复浇注，达到使用极限后更换模具。

三、硅胶复模简易流程图       母模打磨修复→搭建模框+分模定位+喷脱模剂→浇筑下半硅胶固化→涂刷隔离剂→浇筑上半硅胶固化→开模取原型→型腔修补+石膏外框加固→模具喷脱模剂合模→PU树脂搅拌脱泡→真空浇注成型→树脂固化脱模→修边打磨上色成品四、不同硅胶模具使用次数1. 普通国产缩合硅胶（低价翻模胶）：简单摆件20–30次，复杂手办/发丝模型10–18次；细小薄件仅5–12次 2. 高抗撕缩合硅胶（工厂通用）：规范操作18–25模次 3. 铂金加成型硅胶（高端批量）：精密手办30–50次，简约大件可达60–100次五、硅胶复模工艺核心优势1. 成本低、周期短：无需昂贵钢模，全套模具制作3-7天，小批量试制成本远低于注塑； 2. 细节还原度高：液态硅胶流动性强，完美复刻发丝、浮雕、微小凹凸纹路，适配二次元GK手办； 3. 柔性脱模不损件：硅胶柔软有弹性，带倒扣、镂空复杂结构可直接脱模，不会刮花产品； 4. 材料选择丰富：可浇注硬胶、软胶、透明、阻燃、仿ABS/PC工程树脂，满足外观与功能测试需求； 5. 灵活小批量生产：50–300件订单最优方案，打样确认后快速批量交付。六、硅胶复模常见工艺问题与解决方法1. 成品表面气泡多    原因：硅胶/树脂未充分真空脱泡、浇口排气槽设计不足；解决：延长脱泡时间，优化排气槽结构，缓慢浇注。 2. 模具纹路容易撕裂、使用次数少    原因：未铺玻纤布、暴力脱模、硅胶材质抗撕差；解决：分层加玻纤纱布，选用高抗撕硅胶，轻柔脱模。 3. 硅胶模具表面发粘、无法固化    原因：A/B配比错误、搅拌不均、SLA母模未充分UV后固化抑制铂金硅胶；解决：精准称重配比，充分搅拌，母模延长UV固化时间。 4. 脱模困难，树脂粘连模具    原因：脱模剂喷涂不足、型腔残留树脂碎屑；解决：每次浇注前薄喷脱模剂，彻底清洁模具型腔。七、适用行业1. 动漫文创行业：二次元手办、GK雕像、游戏角色模型、潮玩摆件； 2. 工业手板行业：小家电外壳、智能穿戴配件、汽车内饰小零件； 3. 文创工艺品：树脂摆件、盲盒公仔、雕塑艺术品、香薰石膏模具； 4. 医疗器械：小型医疗外壳、康复配件试制； 5. 家居软装：小型装饰摆件、树脂装饰配件。

      以上是标准化硅胶复模全套工艺流程，针对复杂多细节手办、大批量翻模、透明树脂产品，可定制分层浇筑、分片模、恒温烘烤等优化工艺。如果您需要手办硅胶复模打样、小批量树脂产品定制，可咨询我司鑫晶创获取精准工艺方案与报价。

本文关键词：#硅胶复模, #真空注型, #工艺流程, #PU树脂, #小批量制造
